FAAC B680H/6 комплект гидравлического шлагбаума

На складе

571 720 ₽ 571720

Инструкция

Сертификат

Краткое описание: Комплект автоматического шлагбаума FAAC B680H/6 с круглой стрелой 6,3 метров; тип двигателя гидравлический (гибридный); интенсивность 100%; максимальная ширина проезда 6 м.; класс защиты IP56; диапазон рабочих температур от -20°С до +55°С; встроенный энкодер чувствительности к препятствиям; 2-х канальный детектор индукционный петель; зимний; напряжение питания двигателя 24В; напряжение питания 220В; габаритные размеры 469х279х1100 мм.

Комплект содержит:

FAAC Наклейки (490117)

FAAC В680 Н 10468077 гидравлическая тумба шлагбаума до 7.5 м

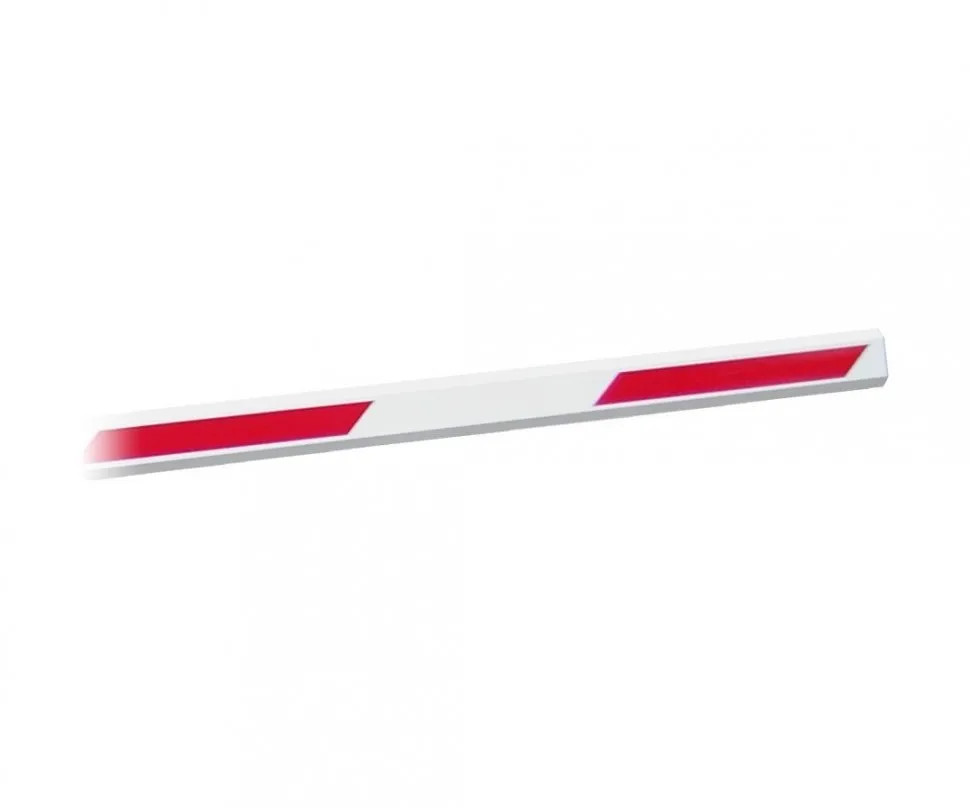

FAAC Стрела элиптическая (428048)

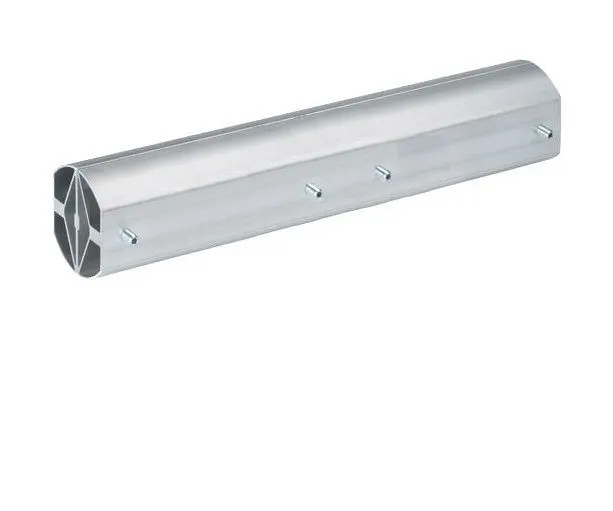

FAAC Элемент соединительный (428616)

FAAC 428437 кронштейн для стрелы

FAAC Стрела элиптическая (428049)

FAAC для стрел 428806 опора для стрелы

FAAC Монтажная пластина для крепления опоры для стрел (737621)

Комплект автоматического шлагбаума FAAC B680H/6 с круглой стрелой 6,3 метров; тип двигателя гидравлический (гибридный); интенсивность 100%; максимальная ширина проезда 6 м.; класс защиты IP56; диапазон рабочих температур от -20°С до +55°С; встроенный энкодер чувствительности к препятствиям; 2-х канальный детектор индукционный петель; зимний; напряжение питания двигателя 24В; напряжение питания 220В; габаритные размеры 469х279х1100 мм.

Технология Hybrid: гидропередача и бесщеточный двигатель.
Шлагбаум с пружинами с "бесконечным" сроком службы: более 2.000.000 циклов постоянного применения без необходимости в проведении внеочередного ремонта.
Высочайшая оптимизация режимов работы: единственная модель шлагбаума и только две пружины для сборных стрел длиной от 2 до 8 м, правосторонняя или левосторонняя конфигурация.
Предназначен для разной скорости работы.
Съемная тумба (кожух): 4 варианта окраски или из нержавеющей стали.
Высокоскоростной режим работы (электронная настройка): от 1,5 секунд для проездов 2 м и до 6 секунд для проездов 8 м.
Легко программируемая плата, изготовленная по новой технологии: встроенный энкодер (с изменением направления движения при обнаружении препятствия), два встроенных петлевых детектора, разные режимы работы и управления Master/Slave (парные шлагбаумы).
Сигнальная лампа светофорного регулирования, встроенная светодиодная антивандальная лампа и светодиодная лампа для стрелы (аксессуары).
Совместим с монтажной пластиной 620 и 640 (Retrofit).

Автоматизированная система состоит из стрелы, выполненной из белого алюминия, с закрепленными на ней отражателями, опциональных устройств световой сигнализации, защитного корпуса и стального вертикального профиля. Внутри защитного корпуса расположено устройство управления, состоящее из вертикального профиля с гидравлическим устройством и двух гидроцилиндров, закрепленных на нем, которые с помощью коромысла поворачивают стрелу. Стрела балансируется пружиной, закрепленной на одном из двух гидроцилиндров. Блок управления также закреплен на вертикальной стойке внутри корпуса и расположен во внешнем защитном корпусе.

Система имеет автоматическое электронное устройство защиты от разрушения, гарантирующее остановку и блокировку стрелы в любом положении. Кроме того, при исчезновении питания или возникновении неисправности система позволяет управлять положением стрелы вручную.

Запчасти для шлагбаума FAAC В680Н

Номер	Артикул	Кол-во	Описание
1	63003306	1	Выходной вал с коромыслом FAAC для B680H, комплект
2	63000131	2	Упор стрелы MX50-30BB для шлагбаума B680H
3	63001009	1	Комплект энкодера для шлагбаума FAAC серии B680H UL/CSA
4	63000109	2	Вилка с шаровым шарниром для шлагбаума B680H
5	63000133	2	Цилиндр для шлагбаума B680H
6	63000129	1	Гидростанция для шлагбаума B680H
7	63000113	1	Кабель гидростанции с разъемом для шлагбаума B680H
8	7110115	4	Болт крепления шланга для шлагбаумов FAAC серии 615, 620, 640, B680
9	63000112	2	Шланг гидравлический для шлагбаума B680H
10	63000117	1	Узел разблокировки трехгранным ключом для шлагбаума B680H
11	63000714	1	Плата управления FAAC E680 (2020)
12	63000214	1	Коробка подключения для шлагбаума B680H
13	63000119	1	Блок питания для шлагбаума B680H
14	63000139	1	Корпус платы управления E680 для шлагбаума B680H
15	7094145	2	Уплотнитель для шлагбаумов FAAC серии 620, 640, B680
16	63003231	8	Уплотнительное кольцо (BONDED SEAL 1/8 GAS CENT. 89096 DICKTOMA)
17	714017	2	Гидравлическое масло FAAC HP OIL 1л
18	713002	1	Ключ трехгранный FAAC
19	7090290015	1	Уплотнительное кольцо 15,6X1,78 для приводов FAAC 402 серии
20	410033	1	Лампа светодиодная FAAC встраиваемая в кожух шлагбаума В680Н

Номер	Артикул	Кол-во	Описание
1	63000117	1	Узел разблокировки трехгранным ключом для шлагбаума B680H
2	63000162	1	Фланец распределения для шлагбаума B680H
3	7090010015	2	Комплект уплотнений OR 4.48X1.78 (2018) для приводов FAAC 400, 402, 422, 450, 560 серий и шлагбаумов 615, 620, 640, B680
4	63003333	1	Насос FAAC для S450H / B680H
5	63000123	1	Фланец мотора для шлагбаума B680H
6	63000154	2	Прокладка гидравлического блока для шлагбаума B680H
7	63000122	1	Двигатель насоса для шлагбаума B680H
8	63000124	1	Крышка бака для шлагбаума B680H
9	7112065	1	Заглушка с индикатором уровня масла для шлагбаумов FAAC серии 620, 640, B680

Номер	Артикул	Кол-во	Описание
1	63000163	2	Клапан запорный для шлагбаума B680H
2	7049005	2	Заглушка клапанов гидроблока для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640, B680
3	4180315	1	Перепускной поршень для приводов FAAC S450 H и шлагбаума B680
4	4404065	2	Клапан всасывающий с пружиной для приводов 400, 402, 422, 450 серий и шлагбаума 615, 620, 640, B680
5	7049135	2	Гайка всасывающего клапана для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640, B680
6	63000432	1	Клапан разблокировки для шлагбаума B680H
7	7090030015	1	Прокладка 6.75X1.78 для приводов FAAC 746, 844, 560
8	7090300015	1	Уплотнение комплект OR 7.66X1.78 90 SHORE для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640, B680
9	7090010015	3	Комплект уплотнений OR 4.48X1.78 (2018) для приводов FAAC 400, 402, 422, 450, 560 серий и шлагбаумов 615, 620, 640, B680
10	63000577	4	Уплотнительное кольцо для шлагбаумов FAAC серии 615, 620, 640, B680

Характеристики

Тип устройства: шлагбаум
Время открытия: 5 сек
Длина стрелы: 6300 мм
Интенсивность: 100%
Интенсивность использования: 100 %
Класс защиты: IP56
Краска кожуха: Покраска
Напряжение питания: 220 В
Напряжение питания редуктора: 24 В
Обработка кожуха: антикоррозионная защита методом цинкования на основе эпоксидных смол (100 микрон)
Особенности: с энкодером, встроенный детектор индукционных петель
Питание: ~100 - 240 В, 50 (60) Гц
Питание двигателя: =36 В
Подсветка стрелы: нет
