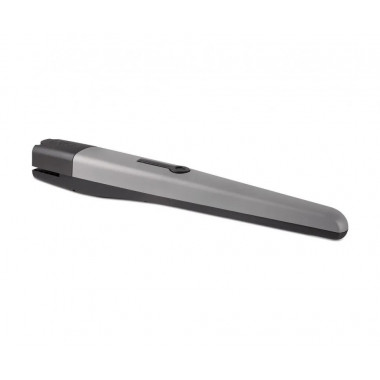

NICE TO4016P электромеханический привод серии TOONA линейного типа для распашных ворот со створками шириной до 3 м и массой до 800 кг; интенсивность 50%, класс защиты IP44; диапазон рабочих температур от -20°С до +55°С; напряжение питания 230В; потребление 1.7А; тип привода линейный электромеханический; интенсивность 46 циклов/час; с двумя концевыми выключателями; габаритные размеры 820х115х105 мм.

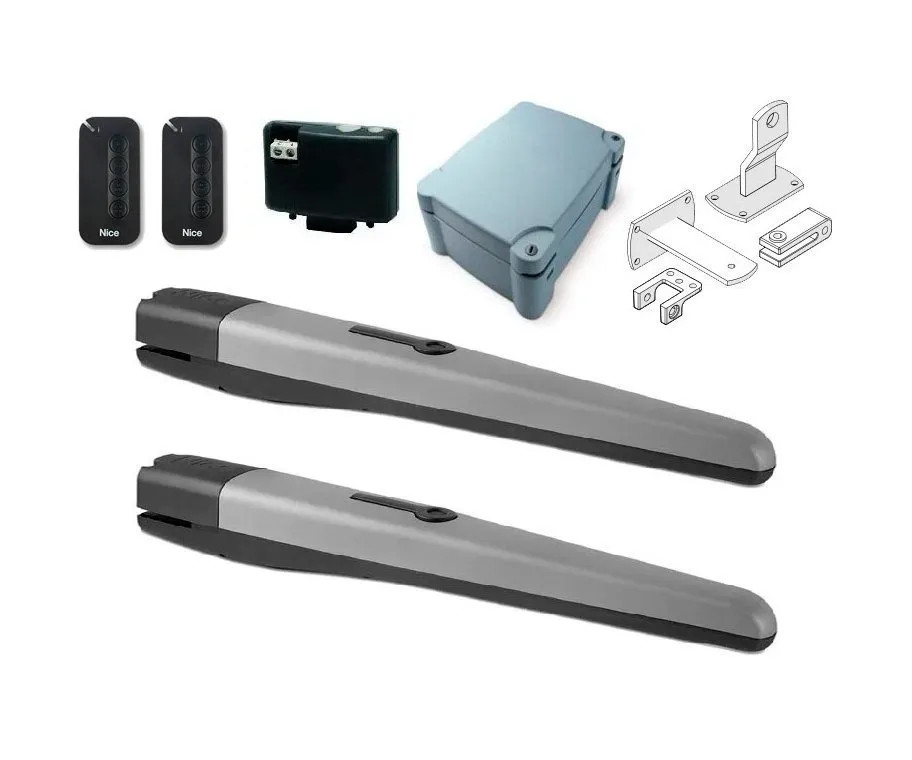

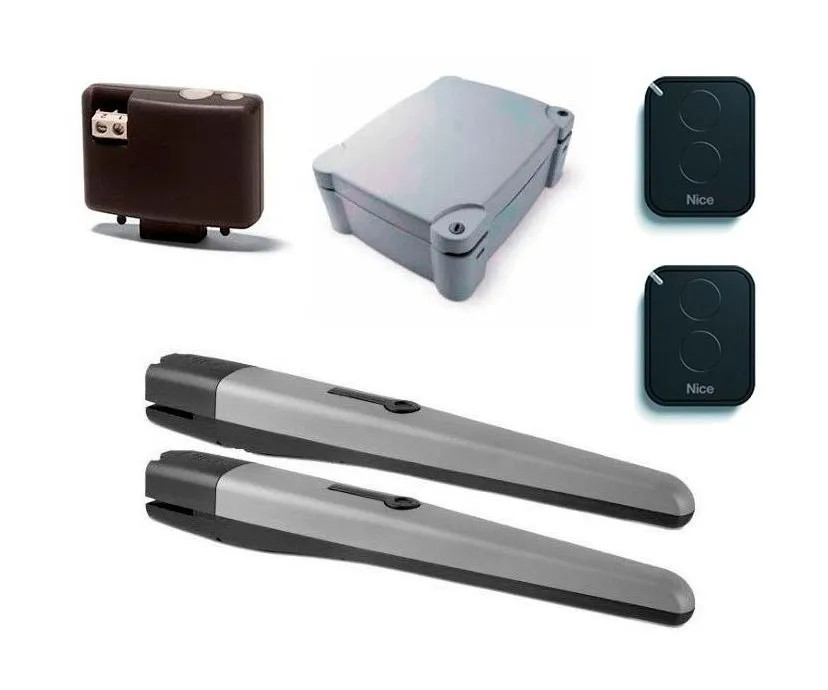

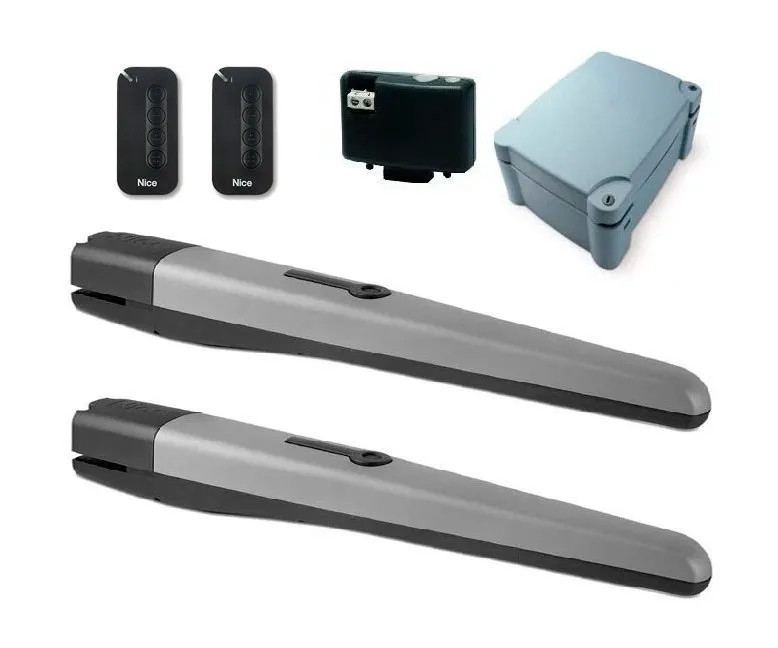

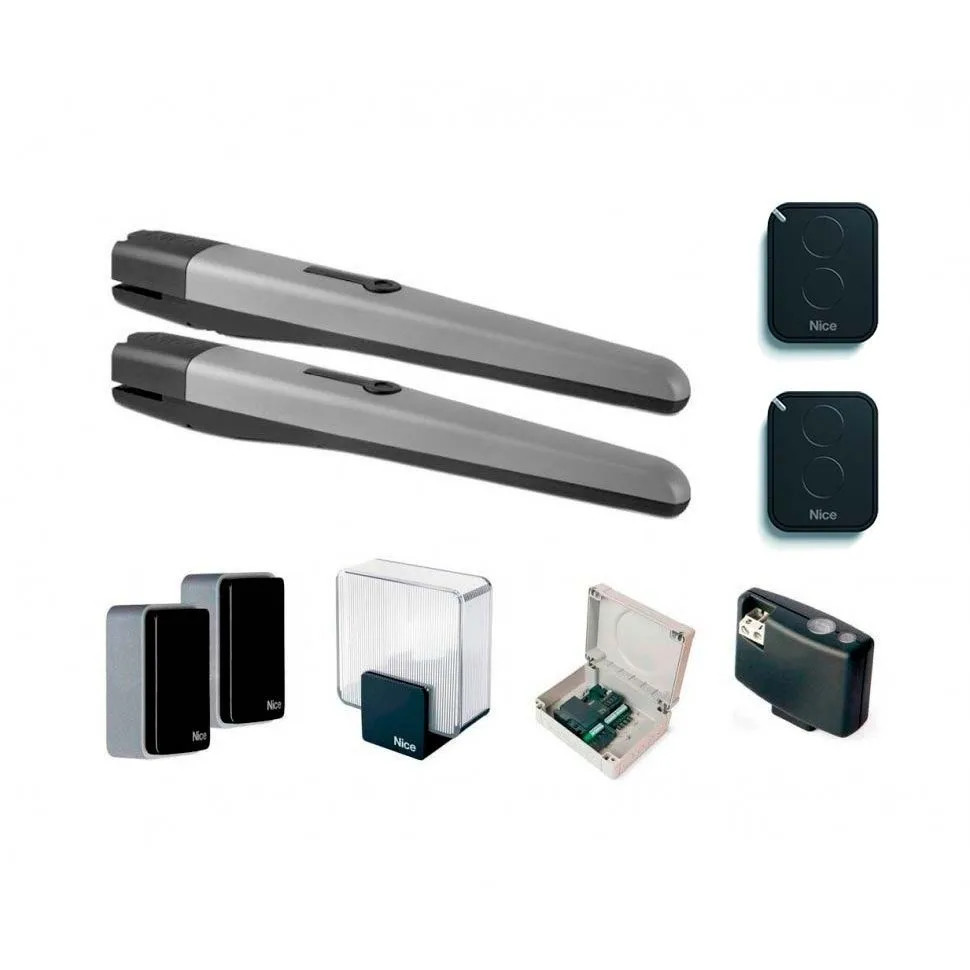

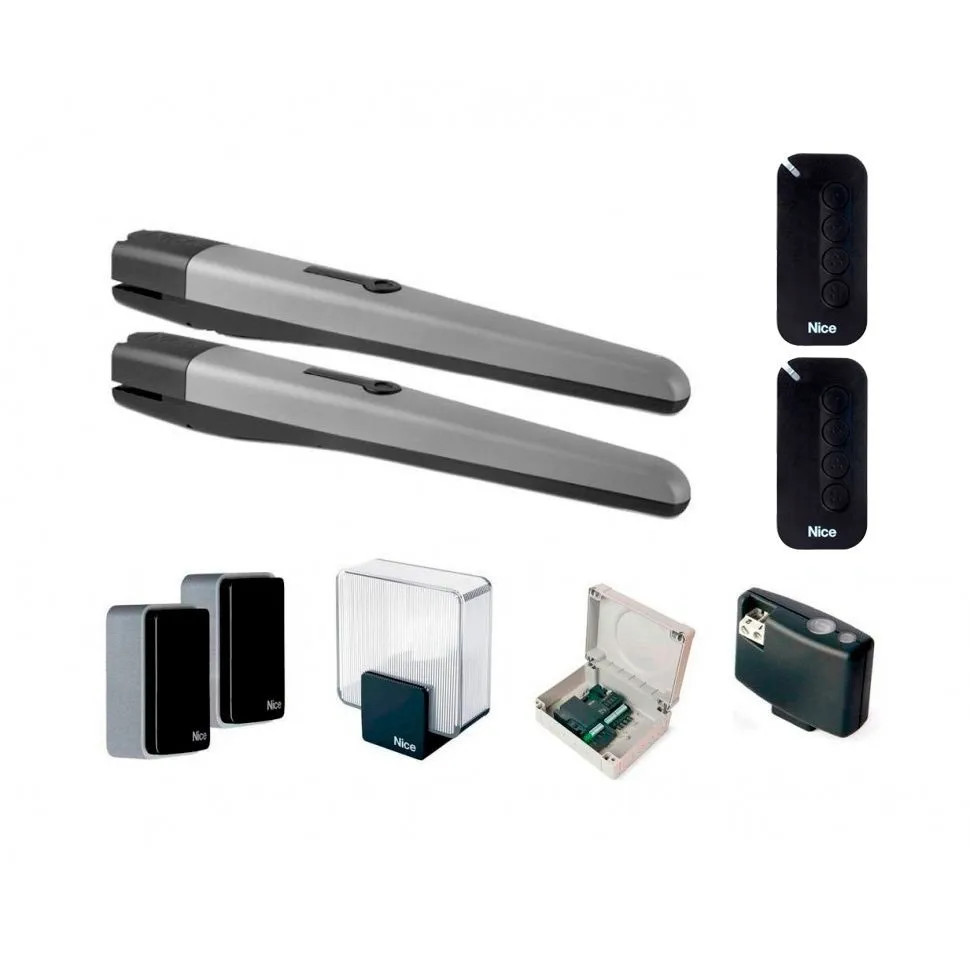

Содержится в комплектах:
NICE TO4016P электромеханический привод серии TOONA линейного типа для распашных ворот со створками шириной до 3 м и массой до 800 кг; интенсивность 50%, класс защиты IP44; диапазон рабочих температур от -20°С до +55°С; напряжение питания 230В; потребление 1.7А; тип привода линейный электромеханический; интенсивность 46 циклов/час; с двумя концевыми выключателями; габаритные размеры 820х115х105 мм.
TO4016P - профессиональное решение для автоматизации распашных ворот. Лучший показатель тягового усилия на рынке – 3200Н.
Функциональный для пользователя:
- Новый современный дизайн;
- Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности;
Надежный при эксплуатации:
- Повышенная устойчивость корпуса к атмосферным воздействиям;
- Внутренние подвижные элементы выполнены из стали, легких сплавов и технополимеров;
- Повышенное передаточное отношение червячной пары гарантирует плавность хода створки;
- Усовершенствованная задняя часть для надежного крепления привода;
- Прочный механизм разблокировки металлическим ключом.
Рекомендуемые блоки управления:
- A02
- A60/A
- A700F
Рекомендуем использовать фотоэлементы для снижения риска получения травм и повреждений.
Устройство OVIEW в системе Opera позволяет более точно настроить параметры блока управления и активировать дополнительные функции, недоступные при стандартной настройке.
Запчасти для привода NICE TO4016P
| Артикул | Наименование | |
| 1 | BMG1596R02.45673 | Крышка корпуса нижняя |
| 2 | BMG1597R03.45673 | Крышка корпуса верхняя |
| 3 | PD0244A3000 | Рычаг разблокировки |
| 4 | PPD1624.4540 | Фиксатор крышки разблокировки |
| 5 | СМ-В.1630 | Замок разблокировки |
| 6 | PPD1630.4540 | Крышка замка разблокировки |
| 7 | V4X5.5102 | Винт |
| 8 | PPD2428.4540 | Язычок крышки разблокировки |
| 10 | V5X10C.5102 | Винт |
| 11 | BMG1481.4567 | Крышки мотора |
| 12 | РМСАС10.4630 | Кольцо |
| 13 | PD0260A0001 | Кожух |
| 14 | PMCU1.4630 | Подшипник |
| 15 | PEDS501A.4650 | Статор |
| 16 | PECR1756.4670 | Ротор |
| 17 | V5X65.5102 | Винт |
| 25 | PMD1650.4610 | Шестерня червячная |
| 26 | G6X6.5123 | Винт-шпилька |
| 27 | PMDVR12.4610 | "Червяк" |
| 28 | PD0262A0000 | Шестерня червяка |
| 29 | PMCS53.4630 | Штифт |
| 30 | PMCU3.4630 | Подшипник |
| 31 | PMD1159R04.4610 | Втулка ведущая |
| 32 | PMD1273R03.8003 | Вилка передняя |
| 33 | PMCBR.4630 | Втул ка |
| 34 | PMCBR15.4630 | Втул ка |
| 35 | BMG1631R05.4567 | Шестерня редуктора |
| 36 | PPD1572.4540 | Диск разблокировки |
| 37 | МО-В.2640 | Пружина |
| 38 | РМС55С.4630 | Шпонка |
| 39 | PPD1571.4540 | Шестерня редуктора |
| 40 | PMCSE24.4630 | Стопорное кольцо |
| 41 | PMD1757R04.4610 | Штифт разблокировки |
| 42 | PPD1651.4540 | Планка |
| 43 | V4.2X13A.5101 | Винт |
| 44 | 32.010 | Конденсатор |
| 45 | M12V.1850 | Соединительная колодка |
| 47 | PPD1598.4540 | Крышка корпуса задняя |
| 50 | МР0036.2601 | Кабель ввод |
| 51 | МР0037.2601 | Гайка кабель ввода |
| 56 | BMG0985.45672 | Упор |
| 57 | BMG0984R03.45672 | Держатель микропереключателя |
| 58 | V6X22A.5102 | Винт |
| 60 | PPD1038R04.4540 | Корпус микропереключателя |
| 61 | СММ0.8003 | Проводка |
| 62 | PPD1039R02.4540 | Крышка микропереключателя |
| 65 | V6.3X19.5101 | Винт |
| 66 | D32.5102 | Гайка |
| 67 | R04G.5120 | Шайба |
| 70 | PMDSMAR04.4610 | Кронштейн передний |
| 73 | PMDPA.4610 | Закладная пластина |
| 74 | PMDSMP.4610 | Кронштейн задний |
| 78 | MO-1691R05.2640 | Пружина |
| 79 | PPD0390R01.4540 | Вал |
| Узлы в сборе | Наименование | Номера входящих позиций |
| SPGAP00700 | Разблокировка TOONA | 3,4,5,6,7,8,10,67,68 |
| PRTO02A | "Червяк" в сборе | 27,28,29,30,33,66 |
| PRTO03 | Редуктор в сборе | 34,35,36,37,38,39,40,41 |
| PRTO04 | Двигатель в сборе | 11,12,13,14,15,16,17,25,26, 79 |
| PRTO06A | Втулка ведущая в сборе | 31, 32 |
| PRMB06R01 | Набор крепления концевика | 56,57,58,60,62,78 |
| PLA13 | Механические упоры | |
| GAP02300 | Кронштейны крепления | 70,71,72,73,74,75,76,77 |
Вас может заинтересовать привод для распашных ворот NICE TO5016P.
Характеристики
- Тип привода
- линейный
- Вес створки
- 800 кг
- Ширина створки
- 3 м
- Тип устройства
- привод для распашных ворот
- Вес
- 6 кг
- Интенсивность
- 46 циклов/час
- Класс защиты
- IP44
- Максимальная скорость
- 0,013 метров в секунду
- Мощность
- 385 Ватт
- Напряжение питания
- 230 В
- Напряжение питания редуктора
- 220 В
- Номинальный ток
- 1,7 А
- Питание
- 230 Вольт пер.тока, 50Гц
- Производитель
- NICE
- Рабочая температура
- -20 -+ 50 °C
- Размеры
- 820х115х105 мм
- Тип редуктора
- электромеханический
- Усилие
- 3200 Ньютон
