NICE TO4016PBDKIT2 комплект автоматики для распашных ворот

На складе

55 936 ₽ 55936

Инструкция

Сертификат

Краткое описание: NICE TO4016PBDKIT2 комплект для автоматизации распашных ворот для створок шириной до 3 м и массой до 800 кг; интенсивность 50%, класс защиты IP44; диапазон рабочих температур от -20°С до +55°С; напряжение питания 230В; потребление 1.7А; тип привода линейный электромеханический; интенсивность 46 циклов/час; с двумя концевыми выключателями. Состав комплекта TO4016PBDKIT2: Привод TO4016P - 2 шт, блок управления MC800 - 1 шт, приемник OXIBD - 1 шт, пульт - 2 шт, лампа ELAC - 1 шт, фотоэлементы EPM - 1 шт.

Комплект содержит:

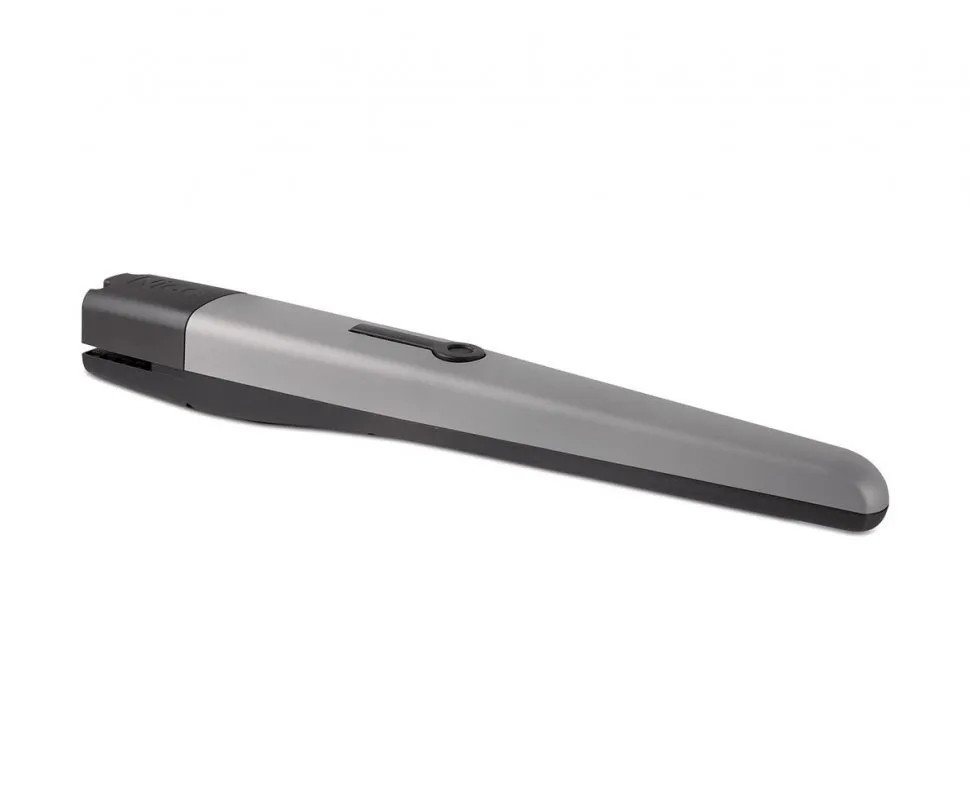

NICE TO4016P привод для распашных ворот

NICE FLO2RE пульт-брелок 2 канальный

NICE EPM фотоэлементы

NICE ELAC сигнальная лампа

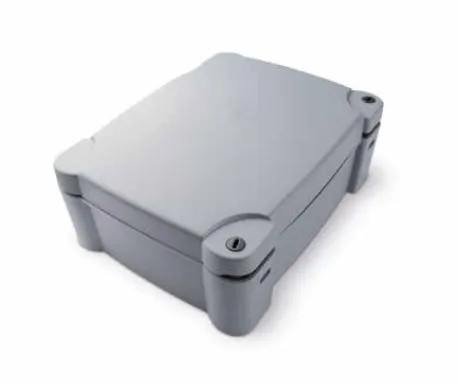

NICE MC800 блок управления

NICE OXIBD радиоприемник

NICE TO4016PBDKIT2 комплект для автоматизации распашных ворот для створок шириной до 3 м и массой до 800 кг; интенсивность 50%, класс защиты IP44; диапазон рабочих температур от -20°С до +55°С; напряжение питания 230В; потребление 1.7А; тип привода линейный электромеханический; интенсивность 46 циклов/час; с двумя концевыми выключателями. Состав комплекта TO4016PBDKIT2: Привод TO4016P - 2 шт, блок управления MC800 - 1 шт, приемник OXIBD - 1 шт, пульт - 2 шт, лампа ELAC - 1 шт, фотоэлементы EPM - 1 шт.

Профессиональное решение для автоматизации распашных ворот. Лучший показатель тягового усилия на рынке – 3200Н.

Функциональный для пользователя:

Новый современный дизайн;
Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности;

Надежный при эксплуатации:

Повышенная устойчивость корпуса к атмосферным воздействиям;
Внутренние подвижные элементы выполнены из стали, легких сплавов и технополимеров;
Повышенное передаточное отношение червячной пары гарантирует плавность хода створки;
Усовершенствованная задняя часть для надежного крепления привода;
Прочный механизм разблокировки металлическим ключом.

Запчасти для привода NICE TO4016P

	Артикул	Наименование
1	BMG1596R02.45673	Крышка корпуса нижняя
2	BMG1597R03.45673	Крышка корпуса верхняя
3	PD0244A3000	Рычаг разблокировки
4	PPD1624.4540	Фиксатор крышки разблокировки
5	СМ-В.1630	Замок разблокировки
6	PPD1630.4540	Крышка замка разблокировки
7	V4X5.5102	Винт
8	PPD2428.4540	Язычок крышки разблокировки
10	V5X10C.5102	Винт
11	BMG1481.4567	Крышки мотора
12	РМСАС10.4630	Кольцо
13	PD0260A0001	Кожух
14	PMCU1.4630	Подшипник
15	PEDS501A.4650	Статор
16	PECR1756.4670	Ротор
17	V5X65.5102	Винт
25	PMD1650.4610	Шестерня червячная
26	G6X6.5123	Винт-шпилька
27	PMDVR12.4610	"Червяк"
28	PD0262A0000	Шестерня червяка
29	PMCS53.4630	Штифт
30	PMCU3.4630	Подшипник
31	PMD1159R04.4610	Втулка ведущая
32	PMD1273R03.8003	Вилка передняя
33	PMCBR.4630	Втул ка
34	PMCBR15.4630	Втул ка
35	BMG1631R05.4567	Шестерня редуктора
36	PPD1572.4540	Диск разблокировки
37	МО-В.2640	Пружина
38	РМС55С.4630	Шпонка
39	PPD1571.4540	Шестерня редуктора
40	PMCSE24.4630	Стопорное кольцо
41	PMD1757R04.4610	Штифт разблокировки
42	PPD1651.4540	Планка
43	V4.2X13A.5101	Винт
44	32.010	Конденсатор
45	M12V.1850	Соединительная колодка
47	PPD1598.4540	Крышка корпуса задняя
50	МР0036.2601	Кабель ввод
51	МР0037.2601	Гайка кабель ввода
56	BMG0985.45672	Упор
57	BMG0984R03.45672	Держатель микропереключателя
58	V6X22A.5102	Винт
60	PPD1038R04.4540	Корпус микропереключателя
61	СММ0.8003	Проводка
62	PPD1039R02.4540	Крышка микропереключателя
65	V6.3X19.5101	Винт
66	D32.5102	Гайка
67	R04G.5120	Шайба
70	PMDSMAR04.4610	Кронштейн передний
73	PMDPA.4610	Закладная пластина
74	PMDSMP.4610	Кронштейн задний
78	MO-1691R05.2640	Пружина
79	PPD0390R01.4540	Вал

Узлы в сборе	Наименование	Номера входящих позиций
SPGAP00700	Разблокировка TOONA	3,4,5,6,7,8,10,67,68
PRTO02A	"Червяк" в сборе	27,28,29,30,33,66
PRTO03	Редуктор в сборе	34,35,36,37,38,39,40,41
PRTO04	Двигатель в сборе	11,12,13,14,15,16,17,25,26, 79
PRTO06A	Втулка ведущая в сборе	31, 32
PRMB06R01	Набор крепления концевика	56,57,58,60,62,78
PLA13	Механические упоры
GAP02300	Кронштейны крепления	70,71,72,73,74,75,76,77

Характеристики

Тип привода: линейный
Вес створки: 800 кг
Ширина створки: 3 м
Тип устройства: комплект для распашных ворот
Вес: 0,14 кг
Время паузы TP: 5 / 80 сек
Время подсветки TCOR: 60 сек
Время предв.мерцания TPRE: 5 сек
Время работы TP: 2.5/40(80)сек
Входное сопротивление: 50 Ом
Выходы: 4 (на разъеме «SM»)
Задержка времени закр. TRC: 0/2.5-12 сек
Задержка времени откр. TRA: 0/2.5-12 сек
Излучаемая мощность: 0 дБм (эффективная излучаемая мощность)
Интенсивность: 46 циклов/час
Использование: в комплектах для автоматизации ворот Nice
Класс защиты: IP 40 (при использовании в доме или в защищенных помещениях) Размеры
Кодировка радиосигнала: BD и O-code
Макс.мощность аксессуаров 24в: 0,2+0,075А
Макс.мощность двигателя: 2х400/2ВА/А
Макс.мощность сигн.лампы: 230/40В/А
Макс.мощность электрозамка: 25 / 25 В/Вт
Максимальная скорость: 0,013 метров в секунду
Материал корпуса: ударопрочный пластиковый
Мощность: 385 Ватт

Напряжение питания: 220 В
Напряжение питания редуктора: 220 В
Номинальный ток: 25 RX 30 TX
Питание: 230В переменного тока
Питание от сети: 230+-10%Гц
Потребляемый ток: 50 мА (максимальный)
Производитель: NICE
Пропускная способность реле: max 500мА и 48В
Рабочая температура: -5°C ... +55 °C
Радиус действия: 15 м (30 с перемычкой и "10" разрезанной)
Размеры: 50х29х80 мм
Размеры (ДхВхШ): 49,5х41,9х18 мм
Регулировка усилия: 0/100%
Совместимость с двусторонней кодировкой: BD
Совместимость с односторонними кодировками радиосвязи: O-Code, FloR, Smilo, Flo
Срок службы батареи: 2 года из расчета 10 передач в день
Температура: -20 - +50 °C
Тип: сигнальная лампа со встроенной антенной
Тип антены: встроенная
Тип редуктора: электромеханический
Усилие: 3200 Ньютон
Цвет: белый прозрачный
Частота: 433,92 МГц
Частота передачи: 433,92 МГц
Частота приема: 433,92 МГц
