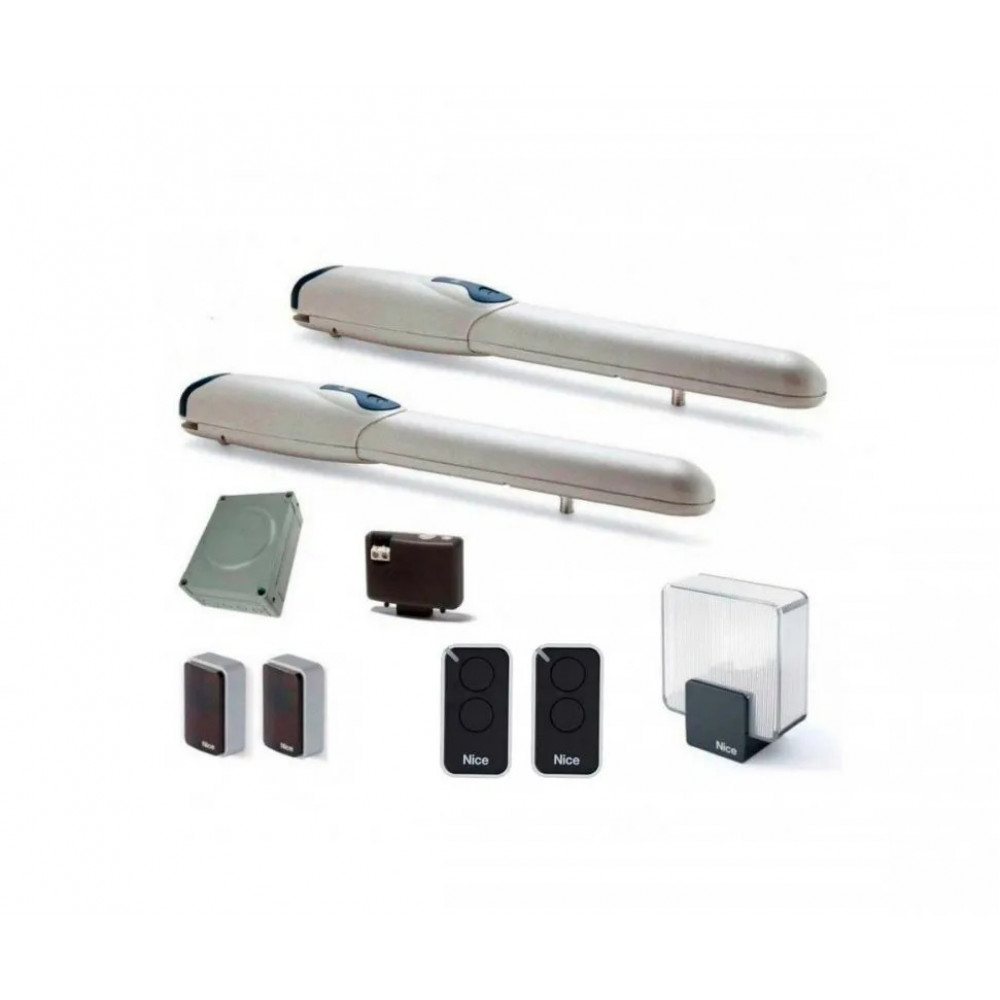

NICE WINGO4BDKCE комплект для распашных ворот с фотоэлементами и лампой

На складе

50 743 ₽ 50743

Инструкция

Сертификат

Краткое описание: Комплект для распашных ворот WINGO4BDKCE для створок шириной до 2 м и массой до 400 кг; интенсивность 50%, класс защиты IP44; диапазон рабочих температур от -20°С до +55°С; напряжение питания 230В; тип привода линейный электромеханический; интенсивность 30 циклов/час.

Комплект содержит:

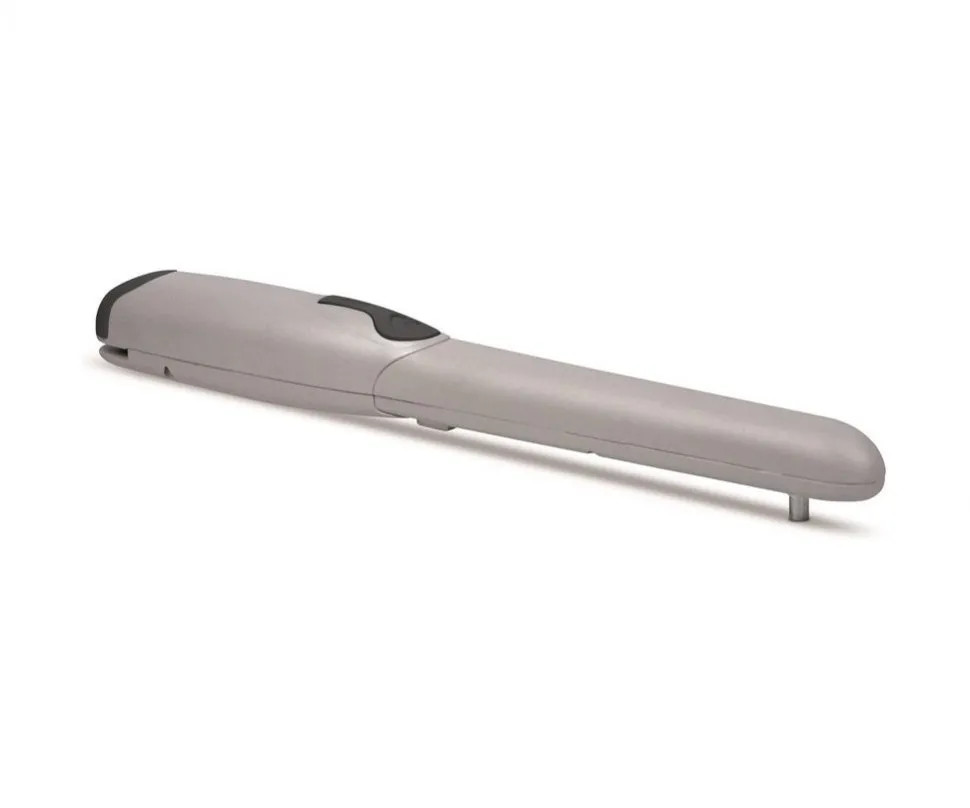

NICE WG4000 привод для распашных ворот

NICE EPM фотоэлементы

NICE INTI2 пульт-брелок 2 канальный

NICE ELAC сигнальная лампа

NICE MC800 блок управления

NICE OXIBD радиоприемник

Комплект для распашных ворот WINGO4BDKCE для створок шириной до 2 м и массой до 400 кг; интенсивность 50%, класс защиты IP44; диапазон рабочих температур от -20°С до +55°С; напряжение питания 230В; тип привода линейный электромеханический; интенсивность 30 циклов/час.

Функциональный для пользователя:

Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности;
Возможность подключения электромеханического замка;
Режим частичного открытия для прохода пешехода;
Разъем SM для подключения радиоприемников SMXI, SMXIS, OXI.

Возможности блока управления A60/A (для комплекта WINGO4KCE):

Программирование функций при помощи dip-переключателей;
Регулировка параметров работы каждого привода.

WG4000 - надежный при эксплуатации:

Прочный корпус из алюминиевого сплава, полиэстеровое покрытие устойчивое к выцветанию на солнце;
Удобный механизм ручной разблокировки привода при отсутствии напряжения.

Рекомендуем использовать фотоэлементы для снижения риска получения травм и повреждений.

Запчасти для привода NICE WG4000

	Артикул	Наименование
1	BMGWAAR02.45673	Крышка корпуса передняя верхняя
2	BMGWABR04.45673	Крышка корпуса передняя нижняя
3	BMGWPAR02.45673	Крышка корпуса задняя верхняя
4	BMGWPBR02.45673	Крышка корпуса задняя нижняя
5	BMG0778.4567	Корпус двигателя передний
6	BMG0779.4567	Корпус двигателя задний
8	СМ-В.1630	Замок разблокировки
9	PPD1871AR01.45401	Крышка механизма разблокировки
10	BPMW2A.4540	Фиксатор крышки
11	PMD0944R04.4610	Втулка ведущая
12	PD0262A0001	Шестерня "червяка"
13	PD0261A0000	Втул ка
14	PPD0572.4540	Кожух
15	PMD0942.4610	Штифт разблокировки
16	PMDCO8R06.4610	Шестерня редуктора
17	PMDVR5.4610	"Червяк"
18	PMPU1R03.8003	Вилка передняя
19	BMG0503.4567	Шестерня редуктора
20	PMD0740.4610	Хвостовик
23	PEDS451.4650	Статор
24	PECR45B.4670	Ротор
25	GOR-E1.5501	Прокладка
26	PMCBR.4630	Втул ка
27	PMCSE24.4630	Кольцо стопорное
28	PMCU1.4630	Подшипник
29	РМСАС10.4630	Кольцо
30	PMCU3.4630	Подшипник
31	МО-В.2640	Пружина
32	PMCS53.4630	Штифт
33	РМС55С.4630	Шпонка
34	PMCU12.4630	Подшипник
35	M12V1.1850	Колодка соединительная
36	MMCOI.2620	Наконечник
37	30.010	Конденсатор
39	МР0032.2601	Зажим для проводки
40	МР0033.2601	Кабель ввод
41	V4.2X9.5101	Винт
42	V4X8.5105	Винт
43	V4X65.5102	Винт
44	V4.8X13.5101	Винт
45	V4.8X9.5-A.5101	Винт
46	V6.3X19.5101	Винт
49	D32.5102	Гайка 30x8 М25
50	D4-D.5110	Гайка М4
52	R04E.5120	Шайба
53	R08C.5120	Шайба
56	PMCBR11.4630	Втул ка
57	V6X25.5102	Винт
58	PMD0528.4610	Ограничитель внутренняя часть
59	PMD0527R02.4610	Ограничитель внешняя часть
60	D6.5110	Гайка Мб
64	PPD1872A.4540	Язычок крышки разблокировки
65	PPD1873A.4540	Держатель язычка
66	PPD1874A.4540	Фиксатор
67	PPD1875A.4540	Пластина крепления колодки
68	PPD1876A.4540	Крышка
69	PPD1877A.4540	Рычаг разблокировки

Узлы в сборе	Наименование	Номера входящих позиций
WGA05	Мотор WINGO в сборе	5,6,14,23,24,28,29,34,43,50
PRWNG01	Разблокировка WINGO в сборе	8,9,41,64,65,66,67,68,69
PRWNG04	"Червяк" WINGO в сборе	12,17,32,49
PRWNG02	Редуктор WINGO в сборе	13,15,16,19,20,25,26,27,31,33
PLA13	Механические упоры
PRMB05A	Втулка в сборе	11,18
PRMB07F	Крышки передние	1,2,46
PRWNG09A	Крышки задние	3,4,10,35,39,40,46
GAP02500	Кронштейны крепления	21,22,84
